漩渦風機接法方法，旋渦風機接線圖示，
單相電機，就是靠1火1零供電的電機，三相電機就是三相380V供電的電動機，單相電機功率不能做的很大，納西德風機電機做到2.2kw以內，三相電機用產生的三相旋轉磁場啟動、運行。
單相電機產生的是橢圓磁場，不能直接啟動，需要一個靠啟動繞組串聯啟動電容，產生一個和主磁通互差90°電角度的啟動磁場，相互作用啟動的。啟動后，啟動繞組有一部分可以參與運行，以增加功率。一部分啟動繞組需要靠離心開關斷開，不參與運行。

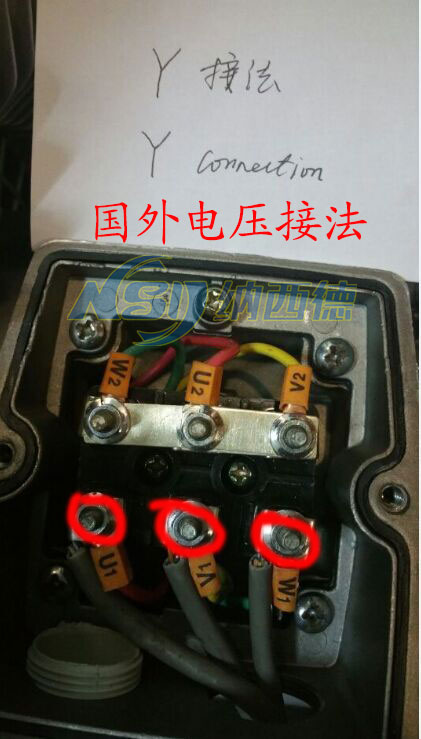

三相380v電，分有星接和角接，星形接法法則也就是所說的Y形，是將三相繞組的末端并聯起來 即將U1、U1、W1三個接線柱用銅片連結在一起而將三相繞組首端分別接入三相交流 電源即將W2、U2、V2分別接入L1、L2、L3相電源如上圖上畫框所示。

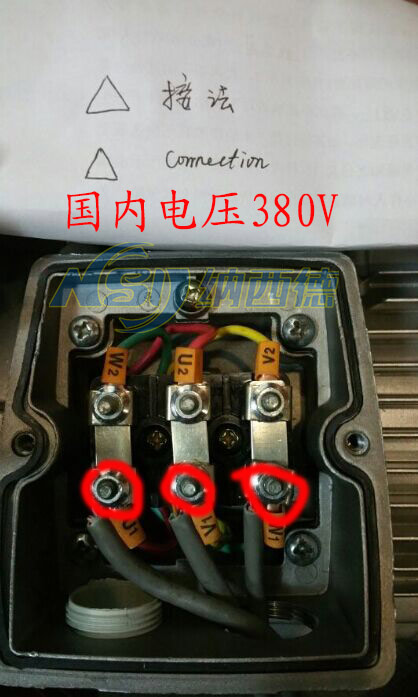

三角形接法則是將第一相繞組的首端U1與第三相繞組的末端W2相連接再接入一相電源第二相繞組的 首端U1與第一相繞組的末端U2相連接再接入第二相電源第三相繞組的首端W1與第二相繞組的末端V2相連接再接入第三相電源。即在接線板上將接線柱U1和W2、V2和U2、W1和V2分別用銅片連接起來，再分別接入三相電源

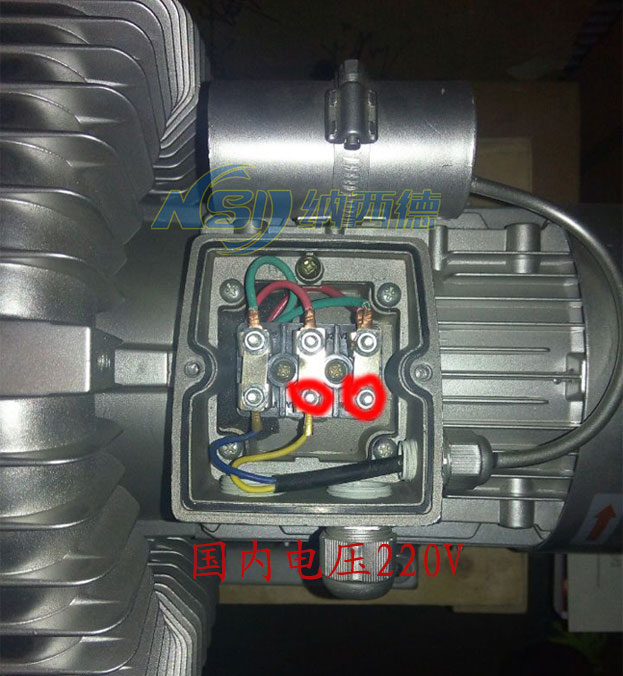

以上漩渦風機接線示意圖，為納西德漩渦氣泵接線實圖，不做其他廠家接線參考，具體電壓及應用接線方法，參考樣冊及說明。
